Produktnr.: 2xNM1571BB72 - 2xNM2011 - 2xGRIP76PB
Verfügbarkeit: Vorrätig
Gewicht: 0,85 kg
Beschreibung
Für technische Daten wie Abmessungen schauen Sie bitte in den Tab "technische Daten".
Für Zimmertüren fertigen wir die Schilde mit einem Loch für Buntbartschlüssel in 72 mm Abstand von der Türklinke. Wenn Ihr Schlüsselloch keinen 72mm Abstand hat, können wir Ihnen gegen Aufpreis die Schilde auch mit anderen Schlüssellochabständen fertigen. In diesem Fall bitten wir um etwas Geduld bei der Lieferzeit.
Für WC-Verschlüsse bieten wir zusätzlich auch noch spezielle Einsteckschlösser an, falls Ihre Tür noch kein WC-Schloss hat. Schauen Sie bitte hier.
Sofern Ihr Türblatt eine andere Stärke als 40 mm hat, finden Sie hier Vierkantstifte in beliebigen Längen.
Lieferumfang
2 Schilde
2 Türdrücker
1 Vierkantstift in der passenden Länge für eine Standard Zimmertür (38 bis 40 mm stark)
1 Satz Schrauben

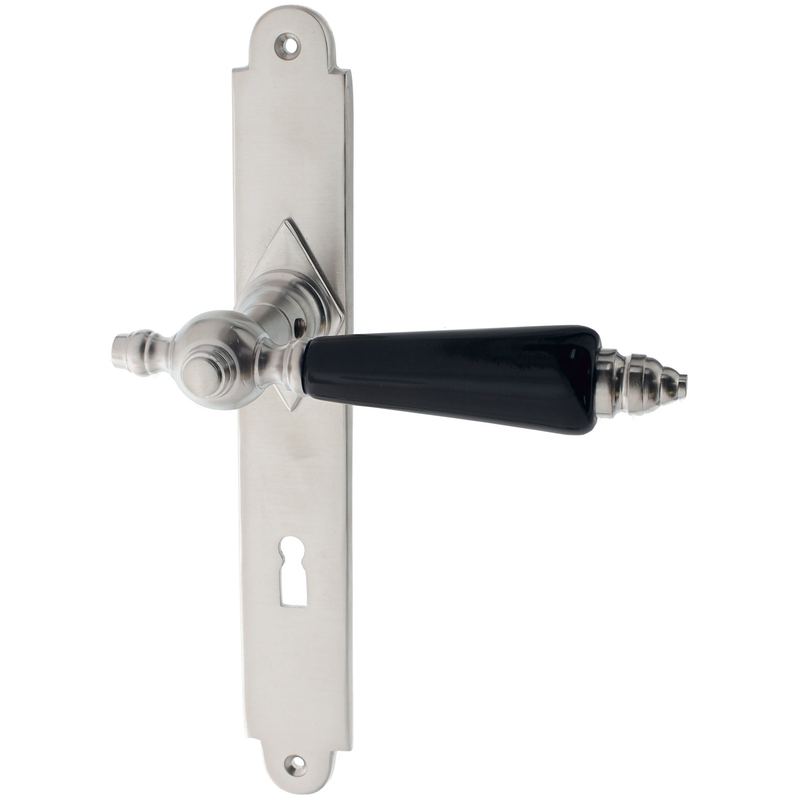

Langschild
Höhe: 240 mm
Abstand von Mitte Drückerloch zur Oberkante: 86 mm
Breite an breitester Stelle: 36 mm
Schlüsselloch: Buntbart (BB)
Schlüssellochabstand: 72 mm
Stärke am Schlüsselloch: 3 mm
Durchmesser Drückerloch: 18 mm
Stärke am Drückerloch: 3 mm
Ein einzelner Porzellangriff, passend zu unseren Türklinken und den meisten alten Originalen.
Technische Daten
Länge: siehe Auswahl
Durchgehendes Loch: Für M6 Gewindestange
Material: Gebrannte Keramik, glasiert
Bitte beachten Sie, dass die Schrauben der Keramikgriffe nicht zu fest angezogen werden sollten, da die Griffhülse sonst platzen kann. Wir empfehlen die Verwendung von Schraubensicherung.
technische Daten
Montageanleitung Langschildgarnituren mit Buntbart-Schlüsselloch
Langschild Modell NM1571BB72Griffabmessungen
Länge: 150 mm (30mm + 120mm)
Abstand vom Türblatt, Außenkante: 75 mm
Abstand vom Türblatt, türseitige Kante: 46 mm
