Für technische Daten wie Abmessungen schauen Sie bitte in den Tab "technische Daten".

Für Zimmertüren fertigen wir die Schilde mit einem Loch für Buntbartschlüssel in 72 mm Abstand von der Türklinke. Wenn Ihr Schlüsselloch keinen 72mm Abstand hat, können wir Ihnen gegen Aufpreis die Schilde auch mit anderen Schlüssellochabständen fertigen. In diesem Fall bitten wir um etwas Geduld bei der Lieferzeit.

Für WC-Verschlüsse bieten wir zusätzlich auch noch spezielle Einsteckschlösser an, falls Ihre Tür noch kein WC-Schloss hat. Schauen Sie bitte hier.
Sofern Ihr Türblatt eine andere Stärke als 40 mm hat, finden Sie hier Vierkantstifte in beliebigen Längen.

Lieferumfang

2 Schilde
2 Türdrücker
1 Vierkantstift in der passenden Länge für eine Standard Zimmertür (38 bis 40 mm stark)
1 Satz Schrauben

Montageanleitung Langschildgarnituren mit Buntbart-Schlüsselloch

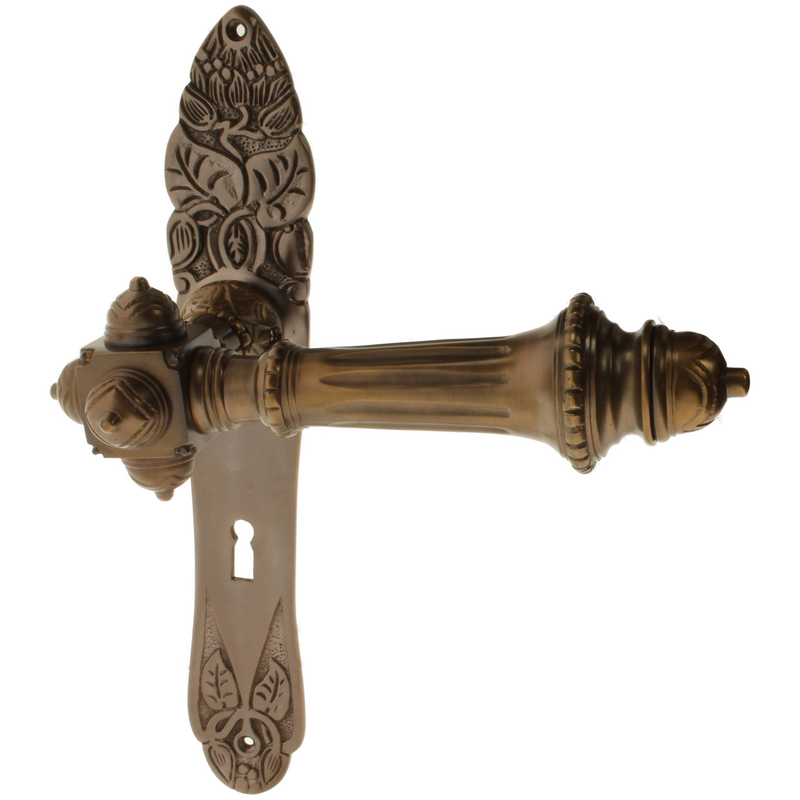

Langschild A1091BB72

Höhe: 275 mm
Abstand von Mitte Drückerloch zu Oberkante: 104 mm
Breite: 46 mm
Stärke am Schlüsselloch: 4 mm
Schlüsselloch: Buntbart (BB)
Schlüssellochabstand: 72 mm

Stärke am Drückerloch: 11 mm

Türklinke A2751

Länge: 200 mm
Abstand vom Türblatt, Außenkante: 105 mm
Abstand vom Türblatt, türseitige Kante: 55 mm

Da die einzelnen Türklinken bereits ein Gewicht von jeweils über einem Kilogramm haben, achten Sie darauf, dass die Feder im Schloss dieses Gewicht auch hält und die Klinken in waagerechter Position bleiben.
