Für technische Daten wie Abmessungen schauen Sie bitte in den Tab "technische Daten".

Für Haustüren fertigen wir die Langschilder mit einem Loch für einen Profilzylinder (PZ) in 92mm Abstand von der Türklinke. Wohnungseingangstüren haben einen Abstand von 72 mm. Wenn Sie einen anderen Lochabstand wünschen, kann die Lieferzeit länger als üblich dauern.

Lieferumfang

2 Schilde
2 Türdrücker
1 Vierkantstift in der passenden Länge für eine Standard Zimmertür (38 bis 40 mm stark)
1 Satz Schrauben

Ein einzelner Porzellangriff, passend zu unseren Türklinken und den meisten alten Originalen.

Technische Daten

Länge: siehe Auswahl
Durchgehendes Loch: Für M6 Gewindestange
Material: Gebrannte Keramik, glasiert

Bitte beachten Sie, dass die Schrauben der Keramikgriffe nicht zu fest angezogen werden sollten, da die Griffhülse sonst platzen kann. Wir empfehlen die Verwendung von Schraubensicherung.

Montageanleitung Langschildgarnituren mit Profilzylinder

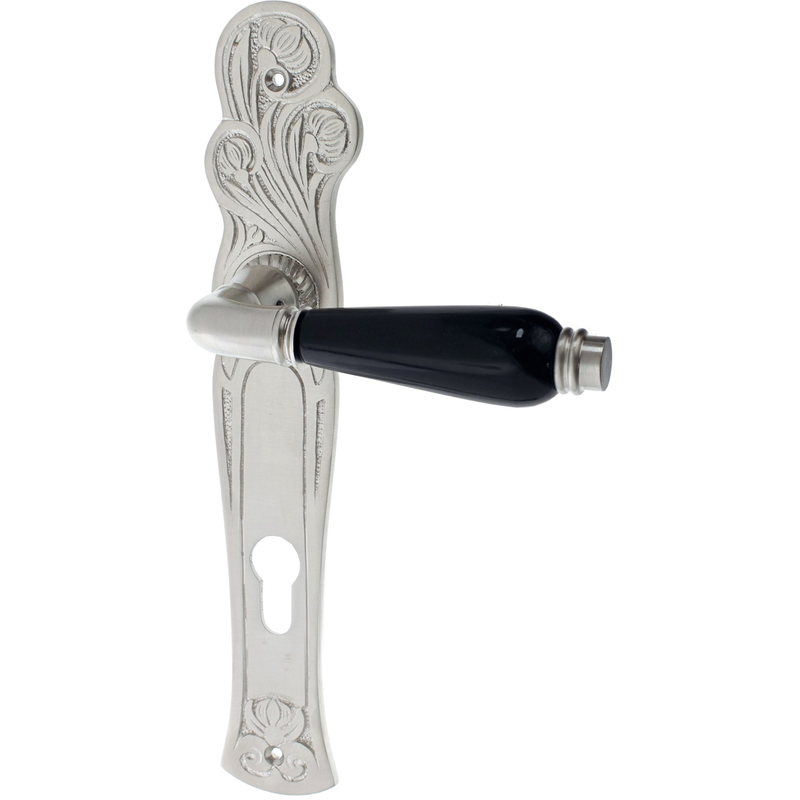

Langschild NM1901PZ92

Höhe: 270 mm
Abstand von Mitte Drückerloch zu Oberkante: 95 mm
Breite: 46 mm
Stärke am Schlüsselloch: 4 mm
Schlüsselloch: Profilzylinder (PZ)
Schlüssellochabstand: 92 mm

Abstand Schraubenloch oben bis mitte Drückerloch: 70 mm
Abstand Schraubenloch unten bis mitte Drückerloch: 160 mm

Türklinke NM2181

Länge: 130 mm
Abstand vom Türblatt, Außenkante: 67 mm
Abstand vom Türblatt, türseitige Kante: 55 mm
